(圖文)大型臭氧機1.5kg臭氧機出口訂單3套臭氧發生器

發布時間:2021-12-09 10:22:44人氣：次

簡介：大型臭氧機1.5kg臭氧機出口訂單

大型臭氧機1.5kg臭氧機出口訂單3套臭氧發生器

一、項目方案總述

1.1概述

1.2設計條件

1.3設計方案

二、臭氧系統配置清單及報價

三、臭氧系統主要技術參數

四、系統示意說明

五、臭氧系統組成及系統流程

5.1臭氧系統組成

5.2系統流程

六、臭氧系統公用工程條件

6.1氣源條件

6.2電源條件

6.3接地條件

6.4通訊條件

6.5冷卻水條件

6.6臭氧間環境要求及安裝前注意事項

七、臭氧系統設備說明

7.1臭氧放電室

7.2臭氧電源柜

7.3其他附件

7.4氣源系統

7.5冷卻裝置

八、臭氧發生器設計、制造、檢驗標準

8.1臭氧發生器設計、制造、檢驗標準

8.2環境條件及設計條件

九、項目實施、安裝調試以及售后服務

9.1項目實施

9.2安裝及調試方案

9.3售后服務

十、企業簡介

十一、聯系方式

聲明：此文件需方有保密的義務，未經供方書面許可，需方不得泄露、轉載、復制給第

三方，供方保留追訴的權利。

一、項目方案總述

1.1概述

1.1.1 本方案為1套1.5KG空氣源臭氧發生器整套系統。

1.1.2 本項目由臭氧發生器、氣源處理系統、閉路循環冷卻水系統、控制系統、布?xì)饣旌舷?span style="display:none">tCn臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

統（選配）等組成。臭氧發生器系統包含1臺空氣源1.5kg/h臭氧發生器與其配套的自控、儀表閥門。廣州佳環電器科技有限公司作為專業的臭氧設備供應商，提供穩定可靠的臭

氧制備系統及外圍配套產品，并提供技術與工藝支持。

1.1.3 本方案規定了臭氧發生成套設備的設計、制造、供貨、安裝及調試等方面的技術要求。1.1.4 供方保證提供的產品符合本方案及相關要求，并滿足相應的國家及行業標準。

1.1.5 方案中未盡事宜，由雙方共同協商解決，并以書面形式予以確認。

1.2設計條件

1.2.1 外循環冷卻水條件

壓力：克服板換壓損（約0.05MPa）即可；溫度：≤28℃；渾濁度：≤1度（NTU）；COD：≤50mg/L；懸浮物：≤10mg/L；氯化物含量：≤250mg/L；固體顆粒：無。

1.2.2 內部循環冷卻水水質條件

純水或除鹽水。

1.2.3 電源條件

臭氧發生成套設備電源條件，380V/3ph/50Hz，三相五線制。

1.3設計方案

需方提供的工況參數和要求：根據業主要求規格。

供方根據項目設計要求，提供完整的臭氧發生器系統，包括3臺空氣源1.5kg/h臭氧發生器，單套臭氧產量為1.5kg/h，濃度15-25mg/L。臭氧發生器系統由臭氧發生器、控制系統、內循環冷卻水系統、氣源處理系統，配套布?xì)饣旌舷到y(tǒng)（選配）（選配）。

運行費用：單臺臭氧能耗12KW/h，氣源12KW/h，冷卻水系統15KW/H。

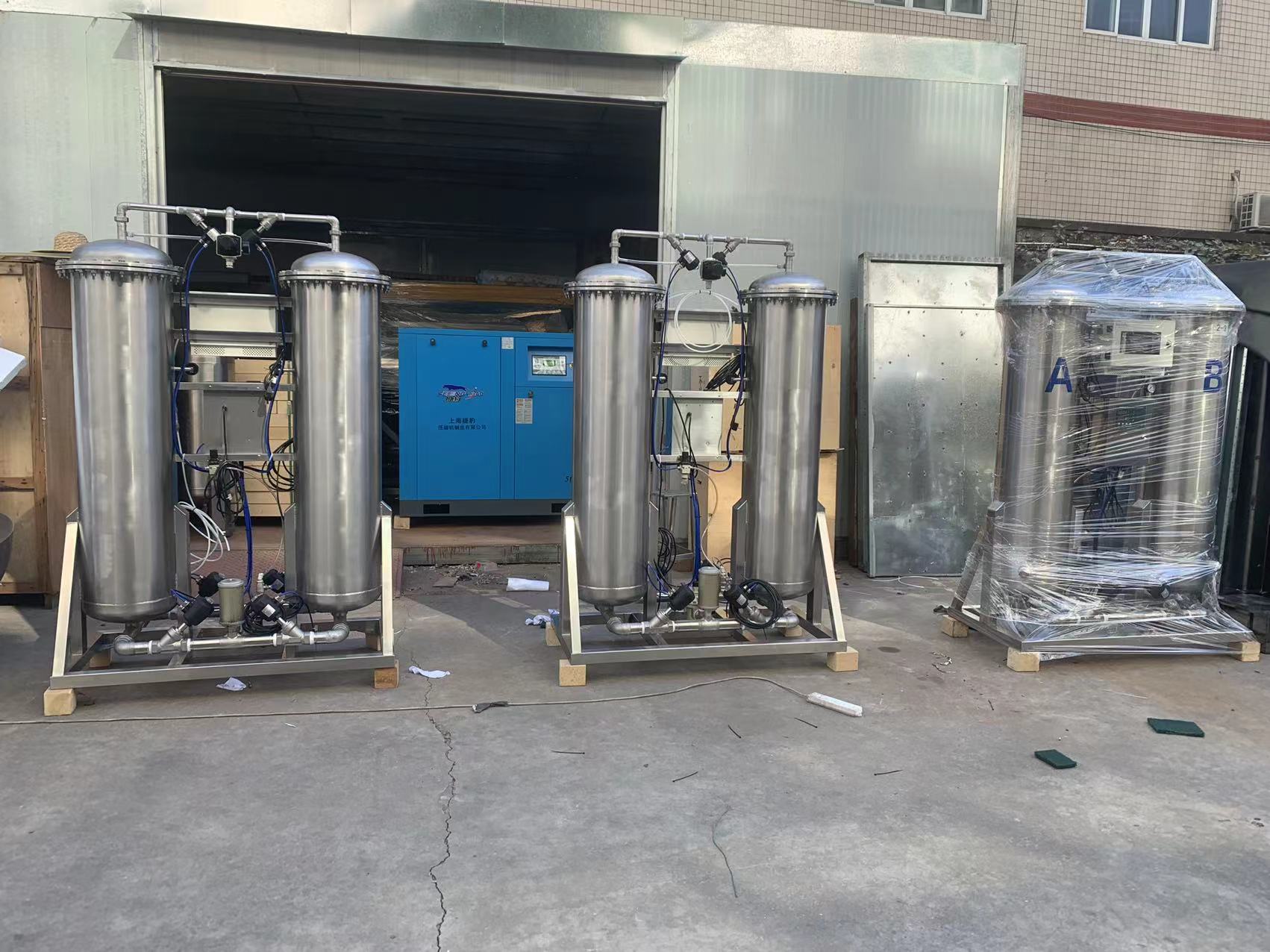

臭氧發生器包括臭氧放電室和臭氧電源裝置兩大部分；氣源處理系統包括空氣壓縮機、冷凍式干燥機、吸附式干燥機、制氧機、空氣過濾器；輔件系統包含尾氣處理系統、臭氧在線監測儀處理系統等。

詳細配置以后續配置清單和技術參數為準。

臭氧系統主要技術參數

主要設備公用工程消耗參數

電源要求： 380V，50Hz，3ph，三相五線制

系統電耗： 40 KW/h

配電容量： 100 KV/A

循環冷卻水： 1-1.5 m3/h

冷卻水裝充量： 0.8-1 噸（需方提供）

臭氧總控制柜

名稱：空氣源臭氧發生器

型號： HY-025-1.5KG

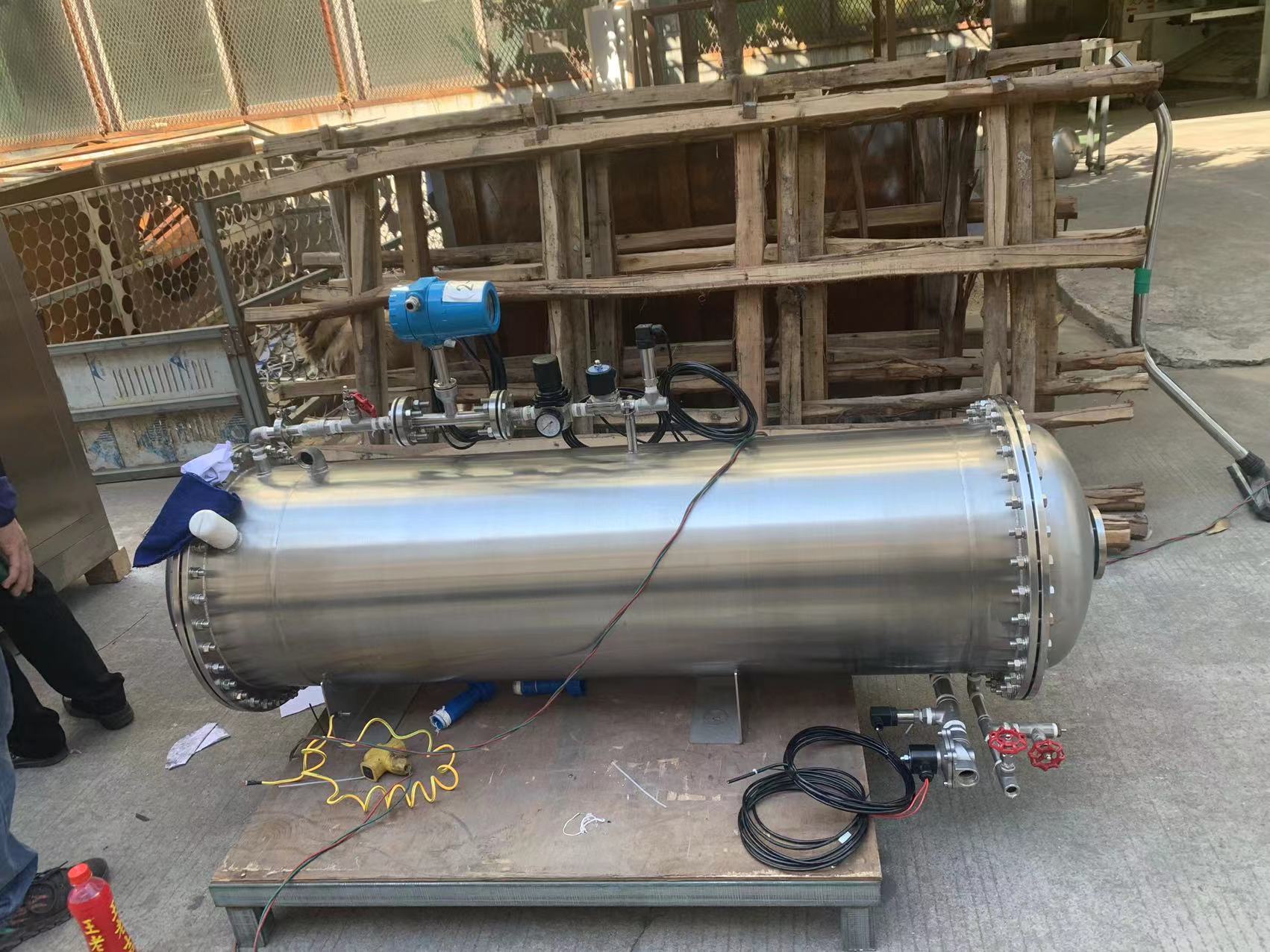

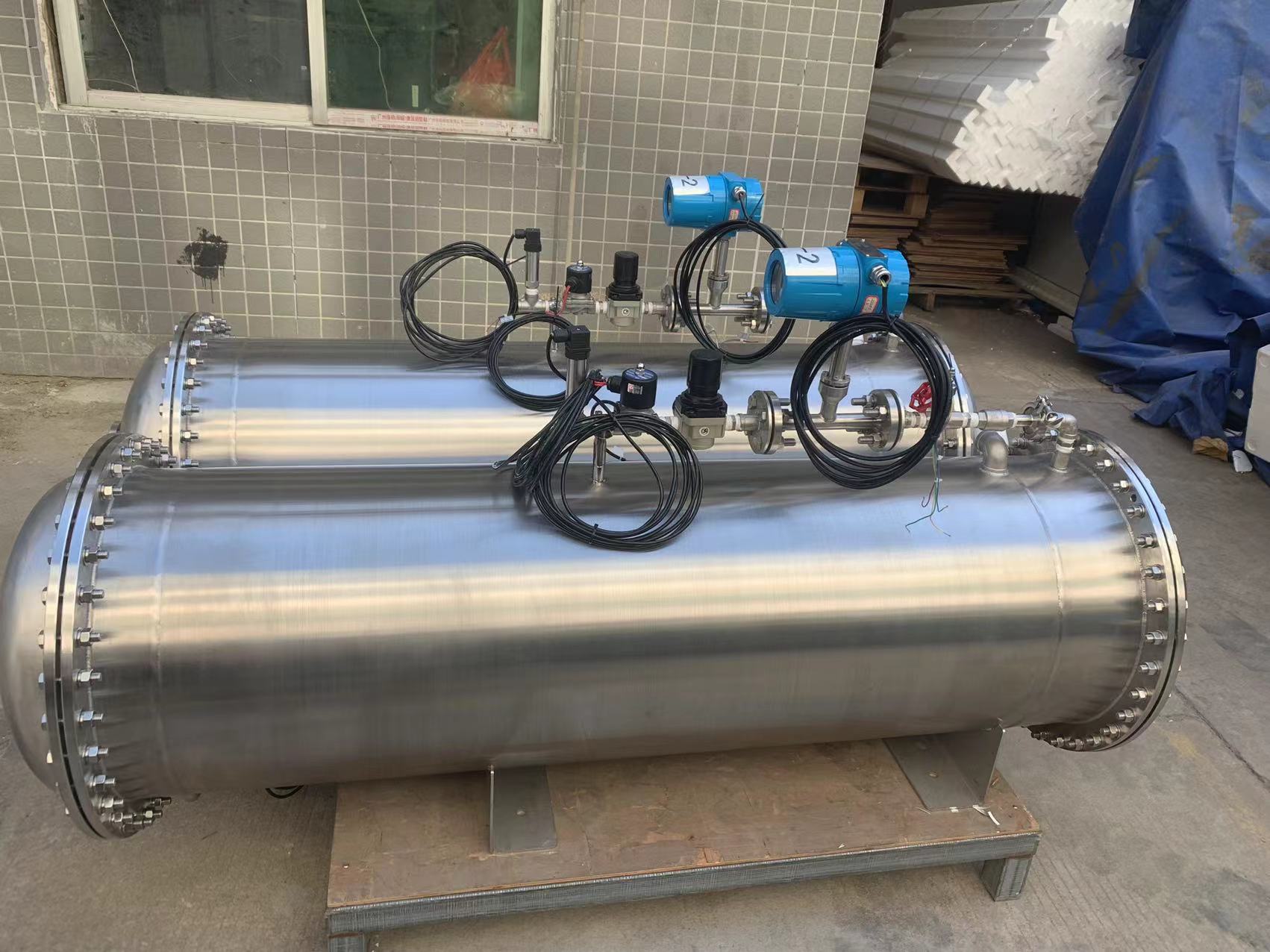

臭氧發生器

名稱： 1.5kg/h蜂窩式臭氧發生器

型號： 1500A, N=12KW

額定臭氧產量： 1.5kg/h

輸入電源： 380V/50Hz/3ph

額定功率： 12 KW

產量調節范圍：線性調節

單位臭氧電耗： 12 KWh/kgO3 @冷卻水25℃

臭氧濃度： 15-25 mg/L @冷卻水25℃

臭氧量調節： 10-100 %

工作壓力： 0.095±0.05 Mpa

臭氧出氣壓力： 0.1 MPa（G）

需用氣量： 1350 L/min

冷卻水量： 1-1.5 m3/h

氣管接口： DN32

水管接口： DN40

氣源條件

原料：空氣源

氧氣含量： ≥25 %（VOL）

氣體流量： 81 Nm3/h

露點： ≤-60 ℃@1個標準大氣壓

供氣壓力： 2~5 bar-g

供氣溫度：環境溫度 ℃

氣體中顆粒尺寸： ≤0.01 μm(無金屬成分)

含油量： ≤0.01 mg/m3

冷卻水條件

冷卻水量： 1-1.5 m3/h

冷卻水壓： 2 bar

冷卻水溫：入口范圍5-30℃ 出口溫升3-5℃

冷卻水質： PH值6.5-8 氯含量≤100mg/L 懸浮物≤10mg/L 冷卻水質： COD≤50mg/L 渾濁度≤1NTU

空氣壓縮機

制造商：廣州佳環

型號： Q=1.5Nm3/min, N=11KW

功率： 11 KW

空氣處理量： 1.5 Nm3/min@7bar

工作壓力： 7.0 bar

外形尺寸： 940*720*1030 mm

出口尺寸： G1.5"

噪聲： 76±3 dB(A)

重量： 315 kg

電源： 380V/50Hz/3ph

儲氣罐

制造商：中山玖億

型號： V=0.6m3, P=0.8Mpa

容積： 0.6 m3

工作壓力： 8.0 bar

外形尺寸： Ф650*2051 mm

材質：碳鋼

接口尺寸： DN80

重量：

130 kg

冷凍式干燥機

制造商：廣州佳環

型號： 10P

功率： 0.33 KW

空氣處理量： 1.5 Nm3/min@7bar

外形尺寸： 750*420*730 mm

重量： 43 kg

接口尺寸： G2

電源： 220V/50Hz/1ph

吸附式干燥機

制造商：廣州佳環

型號： 10P

冷卻方式：無熱再生

功率： 0.5 KW

空氣處理量： 1.5 Nm3/min@7bar

露點： -50 ℃@大氣壓下

接口尺寸： G2"

外形尺寸： 710*500*1250 mm

電源： 220V/50Hz/1ph

循環水冷系統

冷水機制造商：威諾

冷水機型號： WN-3BN5BN

冷水機電流電壓： 380V/50HZ

制冷量 /制熱量： 14890W/14890W

水泵制造商：南方泵業

水泵型號： CDM10-3

水泵流量： 20~120 Nm3/h

水泵揚程： 25~19 m

水泵功率： 0.75 KW

水泵接口： G2

水箱造商：廣州佳環

水箱型號： JH-SX-001

水箱容積：直徑φ80*200 CM

核心賣點

源頭廠家，設備穩定，質保期一年，七天無理由支持退換貨，終身售后

每臺設備使用年限5-8年時間

服務介紹

1，誠實交易：不虛抬高價

2. 陽光交易：公開透明，免費設計方案

3，安全交易：交易簽署合同

4，服務 ：從配置設計，到選型，簽合同，發貨，全程跟蹤服務

【您找我】：您省錢，我服務。

【為您服務】：誠信配置臭氧機。

【從業多年】：為每一位客戶找到合適的臭氧機。

【為客所想】：為您省錢，節約成本

本人業務戰績：已為200-500家食品廠企業，300家化妝品廠企業，200家食用菌企業，280家水產養殖企業，污水企業1000家，養殖行業800家，總服務2800家企業配置臭氧機，其中包括，錢大媽，牧原，成發食用菌，海大集團，農墾，成都蛟龍，廣州融創，廣州動物園，知名企業
